انواع کلاس بندی اتاق تمیز راهنمای کامل و کاربردی
مقدمه
انواع کلاس بندی اتاق تمیز در صنایع حساس، کوچکترین ذره میتواند کیفیت محصول را بهطور جدی تحت تأثیر قرار دهد. اینجاست که اتاق تمیز (Cleanroom) بهعنوان محیطی کنترلشده برای تولید، تحقیق و فرآیندهای دقیق وارد عمل میشود. در چنین فضایی، نهتنها ذرات معلق هوا بلکه دما، رطوبت و فشار نیز تحت نظارت مداوم قرار میگیرد تا شرایط کاملاً پایدار و استاندارد فراهم شود.
درک کلاسبندی اتاق تمیز به شما کمک میکند بدانید هر سطح تمیزی برای چه کاربردی مناسب است، چگونه طراحی شود و چه عواملی بر عملکرد آن اثر میگذارند. در ادامه این مقاله، با استانداردهای اصلی، روشهای کنترل آلودگی و نکات کاربردی انتخاب کلاس مناسب آشنا میشوید.
اتاق تمیز چیست؟
اتاق تمیز یک فضای کنترلشده است که میزان ذرات معلق در هوا، آلودگیهای میکروبی، فشار، دما و رطوبت آن با دقت بسیار بالا تحت کنترل قرار میگیرد. هدف اصلی این فضا ایجاد محیطی استاندارد برای فرآیندهای حساس مثل تولید دارو، تجهیزات پزشکی، نیمههادی، اپتیک دقیق و بیوتکنولوژی است.
در اتاق تمیز هر ذره ریز (حتی یک ذره 0.5 میکرونی) میتواند:
- کیفیت محصول را کاهش دهد
- عملکرد تجهیزات حساس را مختل کند
- باعث آلودگی و خطرات ایمنی شود
به همین دلیل کلاسبندی اتاق تمیز اهمیت حیاتی دارد.
چرا کلاسبندی اهمیت دارد؟

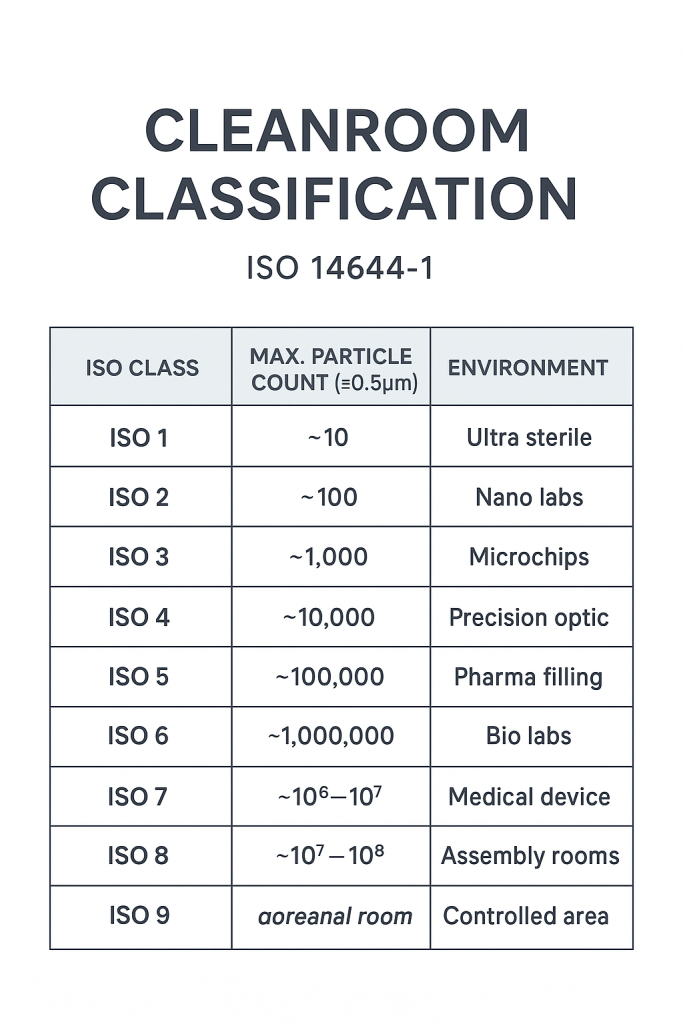

استاندارد اصلی: ISO 14644-1
استاندارد ISO 14644-1 به صورت جهانی پذیرفته شده و اتاقهای تمیز را از ISO 1 تا ISO 9 طبقهبندی میکند.
وجه شاخص ISO 14644: اندازهگیری تعداد ذرات با اندازههای مختلف در یک متر مکعب هوا.
تفاوت ISO و کلاسبندی قدیمی آمریکایی (FED STD 209E)
- استاندارد قدیمی کلاسها را با اعدادی مثل 100 / 1,000 / 10,000 معرفی میکرد.
- امروز این سیستم منسوخ شده اما در صنایع نیمههادی و تولید الکترونیک هنوز رایج است.
- جایگزین رسمی و علمی = ISO 14644
مثالهای واقعی از کاربرد کلاسها
صنایع نیمههادی
- هر ذره کوچک میتواند مسیرهای الکتریکی را قطع کند.
- معمولاً از ISO 1 تا ISO 5 استفاده میشود.

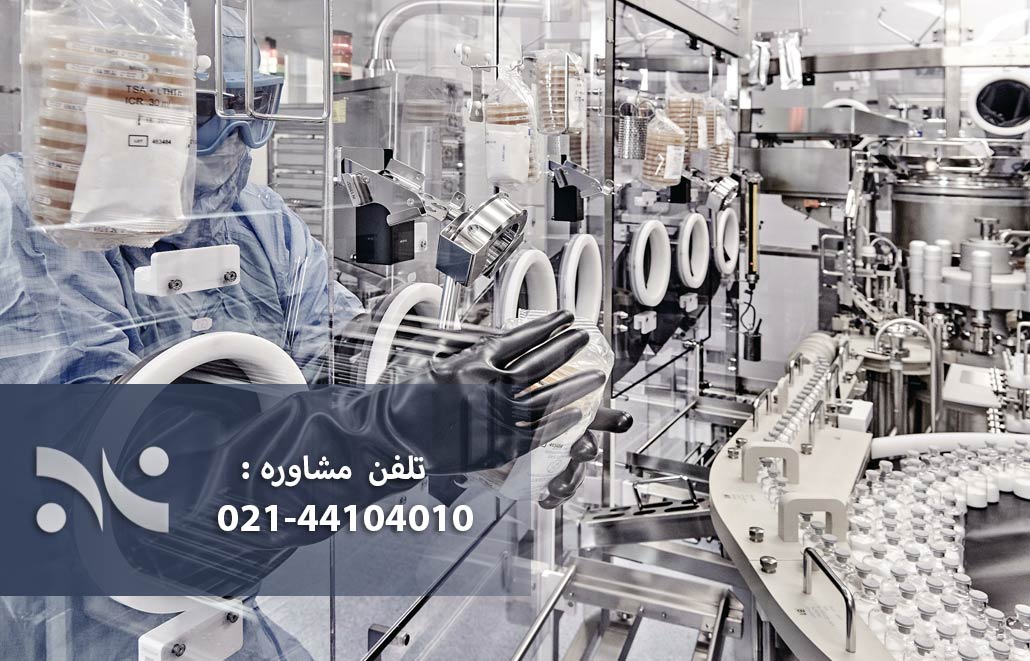

💊 داروسازی و تزریقات استریل
- حساسترین سطح کنترل میکروبی
- استاندارد GMP + ISO (ISO 5 برای تولید/پرکنی)
🧫 بیوتکنولوژی
- رشد سلولی، کشت بافت، PCR
- کلاسهای ISO 5 تا ISO 7
⚙️ مونتاژ ابزار دقیق
- کارگاههای مونتاژ لنز، حسگر، تجهیزات پزشکی
- کلاسهای ISO 7 تا ISO 8
چگونه یک اتاق تمیز به این کلاس میرسد؟
1️⃣ فیلتراسیون: HEPA و ULPA
- HEPA: حذف ≥ 99.97% ذرات 0.3µm
- ULPA: حذف ≥ 99.9995% ذرات 0.12µm
- در پروژههای حساس ULPA ضروری است.
2️⃣ جریان هوای لامینار (یکجهتی)
- هوا از سقف → پایین به سمت فیلتر کف
- ذرات دائماً «شسته» میشوند
- مناسب ISO 1 تا ISO 5
3️⃣ دما و رطوبت کنترل شده
- رطوبت زیاد = رشد میکروبی
- رطوبت کم = الکتریسیته ساکن
- محدوده به کاربرد وابسته است
4️⃣ فشار مثبت
برای جلوگیری از ورود آلودگی:
- محیط تمیز فشار بالاتری نسبت به بیرون دارد
نقش انسان در آلودگی
جالب است بدانید:
۷۵٪ آلودگی اتاق تمیز توسط خود افراد ایجاد میشود.
راهحل؟
لباس تمیز (Cleanroom Garments)
ماسک، دستکش، هد
اتاق تعویض لباس (Gowning Room)
دوش هوا (Air Shower)
طراحی سازهای : از پوسته تا عملکرد
★ پنلهای ماژولار
- سطح صاف، ضد گردوغبار
- تمیزکاری سریع
- نصب بدون توقف تولید
★ دربهای اینترلاک (Interlock)
- جلوگیری از مسیر غیرقابل کنترل هوا
- استاندارد GMP

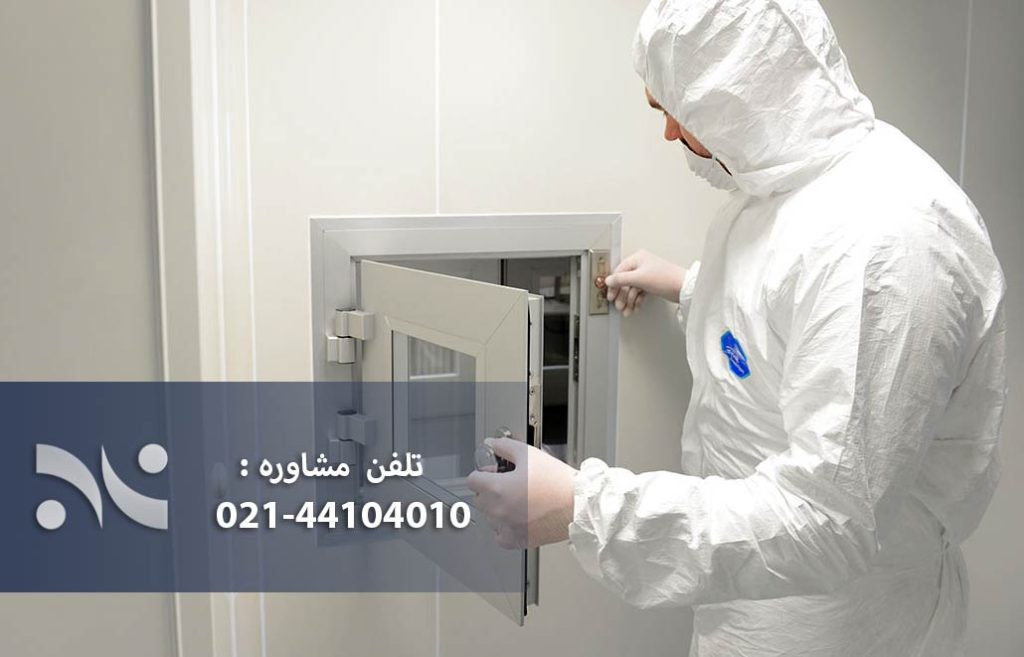

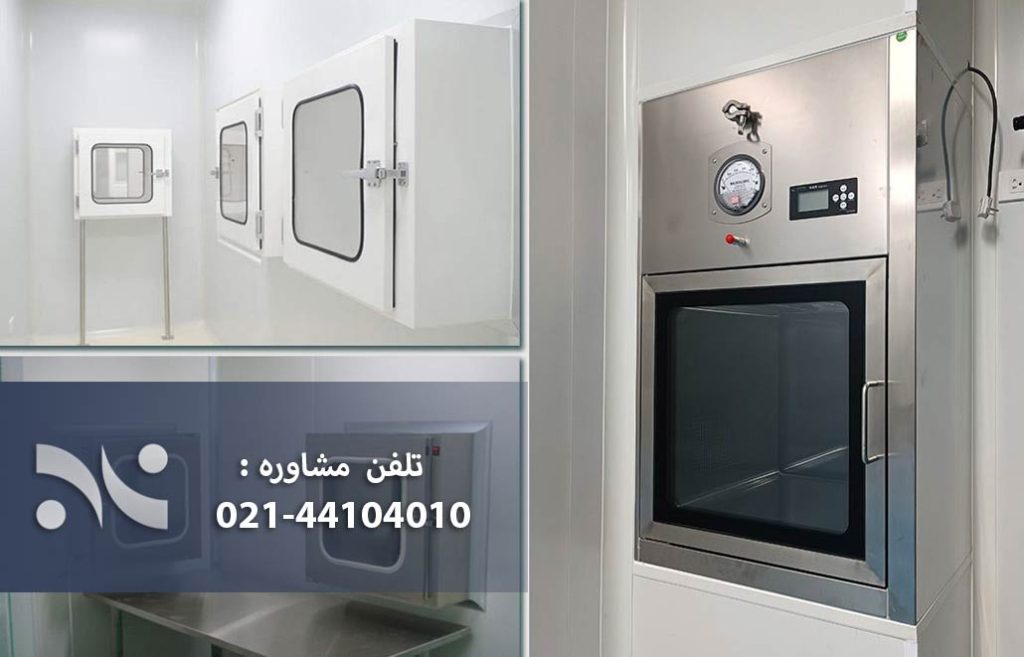

★ پاسباکس (Pass Box)
- انتقال قطعات بدون عبور نفر
- کاهش آلودگی
★ سیستم HVAC
- قلب اتاق تمیز
- تنظیم هوا، فیلتر، فشار و بازگشت هوا
کدام کلاس مناسب شماست؟
انتخاب کلاس باید براساس فرآیند محصول باشد:
- تعداد اپراتورها
- نوع آلودگی: ذرات / میکروبی / شیمیایی
- حساسیت ماده
- نرخ تولید
اشتباه رایج:
«اتاق هرچه تمیزتر بهتر» ❌
واقعیت: کلاس بالاتر = هزینه بیشتر
باید فقط تا سطح مورد نیاز طراحی کرد.
توصیههای طلایی طراحی اتاق تمیز
- ورودی با استریل فیزیکی + کنترل لباس
- حداقل قفسه، گوشه تیز و مصالح جذبکننده
- مسیر حرکت مواد و افراد جدا
- برنامه نگهداری فیلتر و پایش ذرات
نتیجهگیری
اتاق تمیز فقط یک فضای بسته نیست؛ یک اکوسیستم مهندسیشده برای تضمین کیفیت، سلامت و تکرارپذیری فرآیند است. با درک صحیح استاندارد ISO، کنترل ذرات، طراحی اصولی و رفتار صحیح کارکنان، میتوان به عملکردی پایدار، محصول استاندارد و کاهش هزینههای بلندمدت دست یافت.
سوالات متداول
کلاسبندی اتاق تمیز به چه معناست؟
استاندارد اصلی کلاسبندی اتاق تمیز چیست؟
استاندارد جهانی ISO 14644-1 مرجع اصلی تعیین کلاسهای اتاق تمیز است.
کدام کلاس اتاق تمیز تمیزتر است؟
کلاس ISO 1 بالاترین سطح تمیزی را دارد و کمترین ذرات معلق را مجاز میداند.
چرا انتخاب کلاس مناسب اتاق تمیز مهم است؟
زیرا کلاس بالاتر هزینه ساخت و نگهداری بیشتری دارد و باید متناسب با فرآیند انتخاب شود.
نگهداری اتاق تمیز شامل چه مواردی است؟
پایش ذرات، تعویض فیلتر، کنترل فشار، دما و آموزش پرسنل از موارد مهم نگهداری است.
چه تجهیزاتی برای رسیدن به کلاس تمیزی استفاده میشود؟
فیلترهای HEPA و ULPA، سیستم HVAC، جریان هوای لامینار و فشار مثبت استفاده میشوند.
